Ringkesan artikel:Trafo isolasi sing dikonfigurasi kanthi bener bisa ningkatake safety distribusi daya, adaptasi voltase, lan proteksi peralatan ing sistem listrik komersial lan industri. Ing50KVA Garing Tipe Isolasi Transformer karo MCCBnggabungake isolasi trafo, konversi voltase, proteksi pemutus sirkuit terpadu, lan fitur instalasi praktis ing siji solusi kompak. Kanthi input telung fase 415V, output papat kabel fase 220V, gulungan tembaga, insulasi Kelas F, keran tegangan lima posisi, proteksi IP23, lan MCCB terpadu, konfigurasi iki dirancang kanggo aplikasi ing ngendi pangiriman daya sing dipercaya lan instalasi sing disederhanakake.
Daftar Isi
Napa Transformator Isolasi Tipe Kering Penting?
Kepiye MCCB Ngapikake Proteksi Transformator?
Kepiye Cara Ganti Tutul Lima Posisi Ngapikake Kesesuaian Tegangan?
Kepiye Desain Integrasi Nyederhanakake Instalasi?
Ngendi Transformator Isolasi 50KVA Bisa Digunakake?
Kepiye Kualitas Transformer Diverifikasi Sadurunge Pangiriman?
Apa sing kudu Dipriksa Para Pembeli Sadurunge Mesen?
Pitakonan sing Sering Ditakoni
Napa Pilih Konfigurasi Transformer Iki?
Napa Transformator Isolasi Tipe Kering Penting?
Peralatan listrik ora mesthi bisa digunakake ing kahanan daya sing cocog. Beda voltase ing antarane pasokan sarana lan peralatan hilir, gangguan listrik, lan kabutuhan isolasi galvanik kabeh bisa mengaruhi linuwih sistem. Trafo isolasi jinis garing nyedhiyakake cara praktis kanggo ngganti voltase nalika nggawe pemisahan listrik ing antarane sirkuit primer lan sekunder.

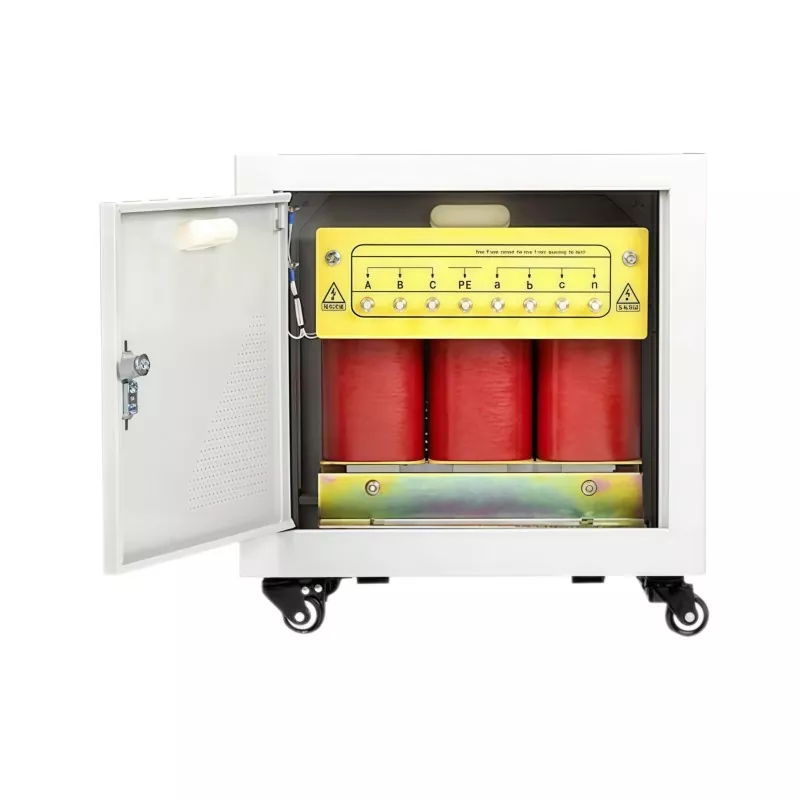

Ing50KVA Garing Tipe Isolasi Transformer karo MCCBsakaGUANGBIANdirancang watara 415V AC telung phase input lan 220V telung phase papat kabel output. Iki ndadekake unit cocok kanggo aplikasi sing mbutuhake sumber telung phase 220V kontrol saka sumber telung phase voltase luwih.
Ora kaya trafo sing dicelupake lenga, desain jinis garing ora nggunakake lenga insulasi minangka medium pendinginan lan insulasi utama. Iki bisa nggawe atraktif kanggo kamar listrik njero ruangan, fasilitas komersial, lingkungan manufaktur, lan lokasi liyane sing luwih disenengi instalasi sing resik lan gampang.
Kepiye MCCB Ngapikake Proteksi Transformator?
Salah sawijining fitur paling praktis saka konfigurasi trafo iki yaiku integrasi pemutus sirkuit kasus cetakan (MCCB). Tinimbang nganggep trafo lan peralatan protèktif minangka komponen sing kapisah, desain kasebut nggabungake piranti proteksi menyang kurungan trafo.
Unit kasebut nggunakake MCCB ing sisi input lan output. Pemutus sisi input disambungake menyang sumber 415V, dene proteksi sisih output diatur kanggo sirkuit sekunder papat-kabel telung fase.
Pendekatan terpadu iki bisa menehi sawetara keuntungan praktis:
- Nyuda kabutuhan peralatan perlindungan eksternal tambahan.
- Mbantu nyederhanakake sambungan kabel mlebu lan metu.
- Nyedhiyakake proteksi overcurrent lan short-circuit kanggo sirkuit sing gegandhengan.
- Nggawe instalasi trafo sing luwih teratur.
- Bisa nyuda kabel lan karya instalasi ing situs proyek.
- Ngidini piranti trafo lan protèktif dikonfigurasi minangka siji perakitan terkoordinasi.
Kanggo para panuku industri, rincian kasebut penting amarga kerumitan instalasi bisa mengaruhi wektu proyek, syarat tenaga kerja, lan efisiensi komisioner.
Apa Spesifikasi Utama?
Ngerti konfigurasi listrik penting sadurunge milih trafo. Tabel ing ngisor iki ngringkes spesifikasi utama konfigurasi 50KVA iki.
| Paramèter | Spesifikasi |
|---|---|
| Kapasitas Rated | 50 KVA |
| fase | 3 Fase |
| Tegangan Input | 415V AC, 3 Phase |
| Tegangan Output | 220V, 3 Phase 4 Kawat |
| Tutul Posisi | 380V / 400V / 415V / 430V / 450V |
| Frekuensi | 50Hz |
| Bahan Winding | Tembaga |
| Kelas Isolasi | Kelas F |
| Ngunci Suhu Munggah | ≤100°C |
| Tingkat Noise | <60dB ing 1 meter |
| Proteksi Enclosure | IP23, Ventilasi |
| Bahan Kandang | Baja tahan karat |
| pangayoman | MCCB ing sisih input lan output |
| Ngawasi | Dipasang voltmeter |
Kombinasi saka spesifikasi kasebut ndadekake trafo cocok kanggo proyek ing ngendi konversi voltase, isolasi listrik, lan proteksi terpadu kudu dianggep bebarengan tinimbang dituku minangka komponen sing ora ana hubungane.
Kepiye Cara Ganti Tutul Lima Posisi Ngapikake Kesesuaian Tegangan?
Tegangan kothak nyata bisa beda-beda ing antarane lokasi lan kahanan operasi. Sawijining trafo sing dirancang mung siji voltase primer tetep bisa uga mbutuhake pertimbangan tambahan nalika dipasang ing wilayah sing voltase suplai beda karo nilai nominal.
Model iki nyedhiyakake limang posisi tunyuk voltase utama:380V, 400V, 415V, 430V, lan 450V. Tutul changer menehi tim instalasi luwih keluwesan nalika cocog trafo kanggo sumber kasedhiya.
Contone, nalika kahanan sumber nyata beda saka input 415V standar, tunyuk cocok bisa milih kanggo njaga voltase secondary dimaksudaké. Fitur iki utamané migunani kanggo proyek ing ngendi kondisi voltase sumber kudu dianggep nalika milih trafo.
Nanging, tap changer minangka jinis de-energized. Transformator kudu dipateni kanthi lengkap sadurunge ngganti posisi tunyuk. Sampeyan kudu tau diatur nalika trafo wis energized.
Kepiye Desain Integrasi Nyederhanakake Instalasi?
Instalasi trafo ora mung babagan spesifikasi listrik. Rute kabel, peralatan protèktif, aksesibilitas, konstruksi enclosure, lan komisioning kabeh bisa mengaruhi asil proyek pungkasan.
Konfigurasi MCCB terpadu nyuda jumlah peralatan kapisah sing bisa uga dibutuhake sak trafo. Kabel pabrik ing antarane trafo lan pemutus protèktif uga bisa nyuda jumlah kabel lapangan sing dibutuhake nalika instalasi.
Enclosure stainless steel wis ventilasi lan dirating IP23. Unit kasebut uga nggunakake kastor putar sing bisa dikunci kanthi rem, sing bisa nggawe posisi lan gerakan luwih trep sajrone kegiatan instalasi utawa pangopènan.
Voltmeter sing dipasang ing ngarep nyedhiyakake cara sing gampang kanggo mirsani voltase ing kompartemen voltase sithik. Iki migunani sajrone pamriksan lan pamriksa rutin amarga operator bisa mriksa voltase sing dituduhake tanpa mbutuhake pengaturan pangukuran eksternal sing kapisah.
Ngendi Transformator Isolasi 50KVA Bisa Digunakake?
Kapasitas 50KVA cocok kanggo akeh aplikasi listrik skala medium sing mbutuhake pasokan telung fase sing dikontrol. Kesesuaian nyata kudu tansah dikonfirmasi marang beban sing disambungake, arus wiwitan, siklus tugas, kondisi lingkungan, lan syarat listrik lokal.
Lingkungan aplikasi sing umum bisa kalebu:
- Fasilitas produksi industri
- Bangunan komersial
- Kamar listrik pabrik
- Sistem otomatis lan kontrol
- Penyetor daya mesin
- Peralatan sing mbutuhake isolasi listrik
- Workshop lan fasilitas pangolahan
- Sistem distribusi listrik sing mbutuhake konversi 415V nganti 220V
Kanggo proyek kanthi peralatan sensitif, trafo kudu dievaluasi minangka bagean saka sistem distribusi daya sing lengkap tinimbang dianggep minangka komponen sing terisolasi.
Kepiye Kualitas Transformer Diverifikasi Sadurunge Pangiriman?
Kinerja trafo gumantung banget marang kualitas gulungan, integritas insulasi, akurasi rasio listrik, lan konsistensi manufaktur sakabèhé. Mulane, tes kudu dadi bagean penting saka evaluasi pemasok.
Miturut informasi produk, GUANGBIAN nggunakake bench test trafo terpadu sadurunge pangiriman. Proses tes kalebu mriksa sing ana gandhengane karo resistensi gulung, rasio giliran, resistensi insulasi, kerugian tanpa beban, lan regulasi voltase.
Proses manufaktur uga ngetutake syarat tes adhedhasar IEC kanggo unit sing dikirim. Pendekatan tes sing didokumentasikake menehi bukti teknis sing migunani nalika mriksa peralatan sadurunge dipasang.
Kanggo pesenan sing disesuaikan, para panuku uga bisa ngrembug syarat inspeksi lan spesifikasi khusus proyek karo pabrikan sadurunge produksi. Iki penting banget nalika trafo kudu nyukupi lingkungan instalasi tartamtu utawa konfigurasi sistem listrik.
Apa sing kudu Dipriksa Para Pembeli Sadurunge Mesen?
Milih trafo mung adhedhasar rating KVA bisa nyebabake konfigurasi sing ora cocog. Tim pengadaan kudu mriksa syarat listrik lan mekanik lengkap sadurunge konfirmasi pesenan.
Titik penting kanggo verifikasi kalebu:
- Tegangan utama:Konfirmasi konfigurasi voltase sumber lan fase sing kasedhiya.
- Tegangan sekunder:Priksa manawa voltase output cocog karo peralatan sing disambungake.
- Kapasitas beban:Etung beban terus-terusan lan puncak sing dikarepake tinimbang mung ngandelake rating peralatan nominal.
- Frekuensi:Konfirmasi manawa proyek mbutuhake 50Hz, 60Hz, utawa frekuensi liyane.
- Proteksi:Priksa spesifikasi MCCB lan nemtokake manawa proteksi hulu utawa hilir tambahan dibutuhake dening peraturan lokal.
- Lingkungan instalasi:Konfirmasi manawa proteksi IP23 cukup kanggo lokasi sing dituju.
- pangaturan voltase:Coba apa pangisi tap multi-posisi migunani kanggo kahanan kothak lokal.
- Dokumentasi:Nyuwun gambar teknis, laporan tes, informasi kabel, lan dokumen liyane sing dibutuhake kanggo persetujuan proyek.
Kanggo proyek internasional, uga migunani kanggo njlentrehake dimensi pengiriman, kemasan, syarat instalasi, standar sing ditrapake, lan prosedur komisi sadurunge produksi diwiwiti.
Pitakonan sing Sering Ditakoni
Bisa ngganti tunyuk diatur nalika trafo lagi operasi?
Ora. Ganti tunyuk iku jinis de-energized lan mung kudu diatur sawise trafo wis rampung dipateni. Prosedur safety listrik sing bener kudu ditindakake sadurunge ngganti posisi tunyuk.
Apa trafo kalebu MCCB ing loro-lorone?
ya wis. Konfigurasi iki nggabungake MCCB menyang kurungan trafo, kanthi proteksi sing kasedhiya ing sisih input lan output. Pengaturan breaker sing tepat kudu dikonfirmasi karo syarat listrik proyek sadurunge pesenan.
Apa kothak distribusi sing kapisah isih dibutuhake?
Ing akeh panginstalan, MCCBs terpadu bisa nyuda perlu kanggo pager pangayoman kapisah. Nanging, kode listrik lokal lan desain distribusi sakabèhé mbutuhake pangayoman tambahan utawa peralatan ngoper.
Apa trafo 50KVA iki cocok kanggo instalasi ruangan?
Enclosure kasebut dirating IP23 lan ditrapake kanggo lokasi njero ruangan utawa sing ditutupi kanthi cocog. Kanggo lingkungan ruangan sing mbukak kanthi lengkap sing ana udan deres, bledug, utawa kahanan abot liyane, tingkat proteksi kandang sing luwih dhuwur bisa uga luwih cocog.
Apa jinis bahan gulung sing digunakake?
Trafo nggunakake gulungan tembaga. Tembaga dipilih kanthi wiyar kanggo belitan trafo amarga konduktivitas listrik lan cocog kanggo transmisi daya sing dipercaya.
Apa trafo bisa disesuaikan?
ya wis. Konfigurasi trafo bisa dibahas miturut syarat proyek, kalebu paramèter listrik, pengaturan proteksi, setelan tunyuk, syarat enclosure, lan pertimbangan khusus aplikasi liyane.
Napa Pilih Konfigurasi Transformer Iki?
Trafo sing dirancang kanthi apik kudu nindakake luwih saka ngonversi voltase. Sampeyan kudu pas karo sistem listrik, nyederhanakake instalasi, menehi perlindungan sing cocog, lan tetep praktis kanggo operasi jangka panjang. Ing50KVA Garing Tipe Isolasi Transformer karo MCCBnggabungke kapasitas telung fase 50KVA, konversi voltase 415V-kanggo-220V, gulungan tembaga, insulasi Kelas F, penyesuaian voltase limang posisi, MCCB terintegrasi, konstruksi kandang baja tahan karat IP23, pemantauan voltase, lan tes pabrik dadi siji solusi direkayasa.
Kanggo para panuku sing nggoleki pabrikan trafo China sing bisa nyedhiyakake solusi trafo isolasi tipe garing sing disesuaikan, GUANGBIAN nyedhiyakake pilihan praktis kanggo proyek sing mbutuhake proteksi terpadu lan konfigurasi khusus aplikasi. Yen sampeyan ngevaluasi spesifikasi, ngrancang instalasi listrik anyar, utawa mbandhingake pemasok trafo, deleng Transformator Isolasi Tipe Kering 50KVA karo MCCB lan rembugan syarat proyek sampeyan langsung karo pabrikan. Kanggo spesifikasi voltase, konfigurasi MCCB, syarat enclosure, dokumen pengujian, utawa solusi trafo sing disesuaikan,hubungi kitakanggo nampa pandhuan teknis lan solusi sing cocog karo aplikasi sampeyan.
