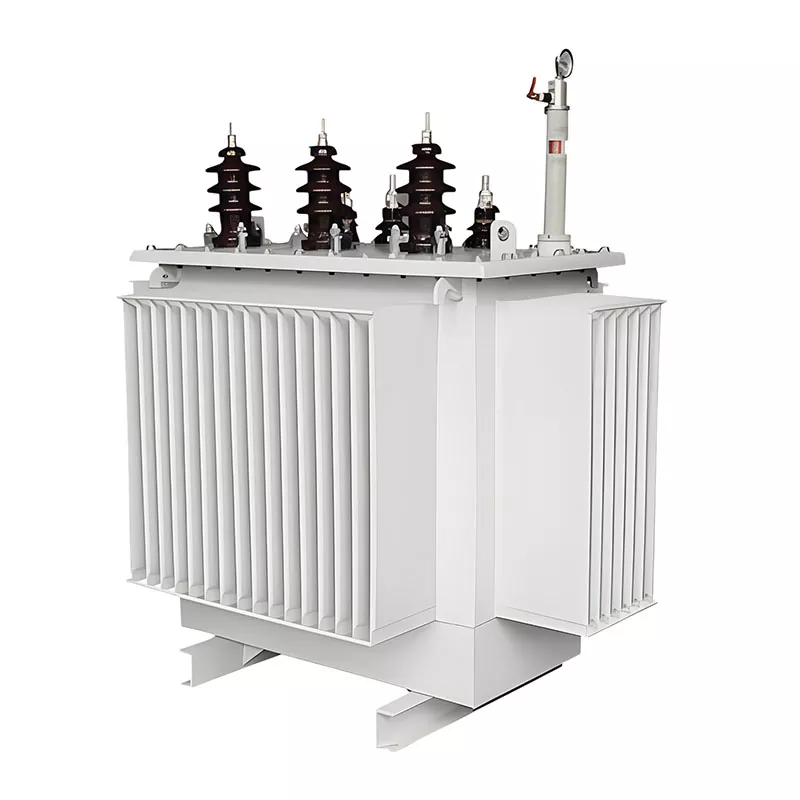

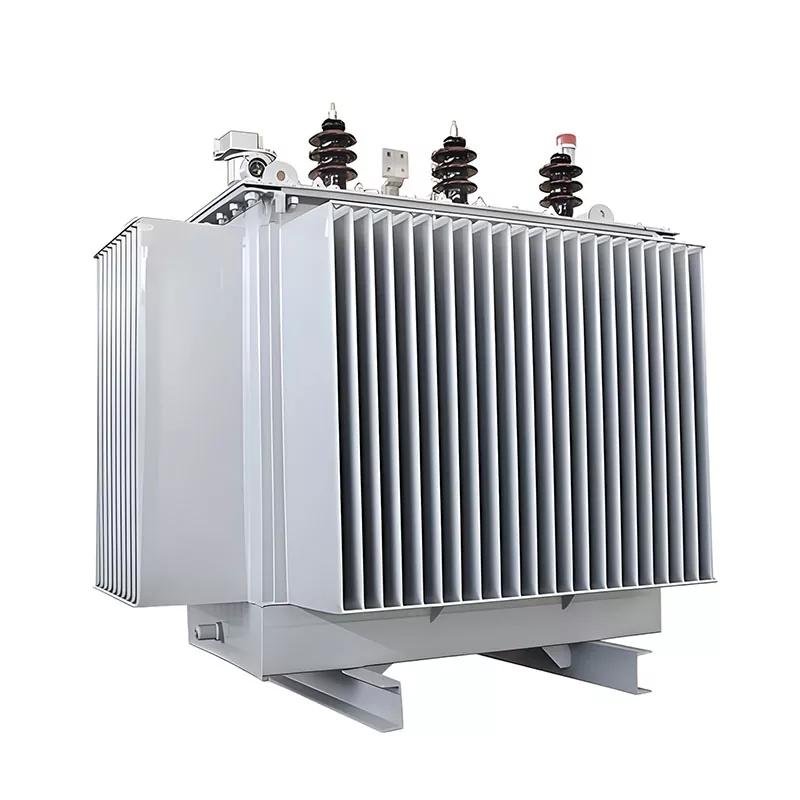

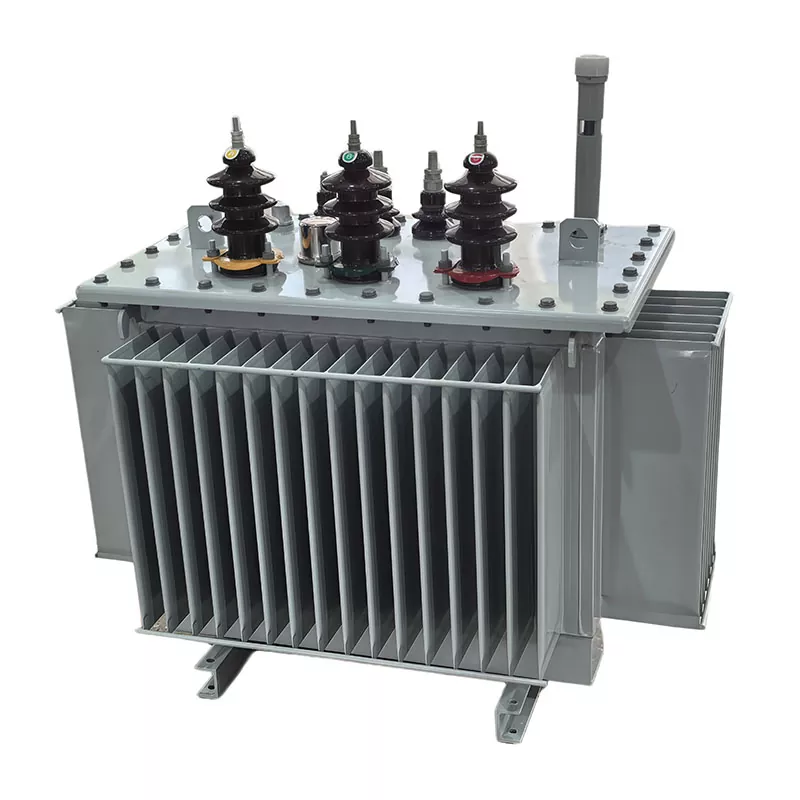

Panggantos Oil nyemplungaken Transformer

Transformator Kecemplung Minyak Panggantos minangka jinis trafo daya sing diisi minyak sing dirancang khusus kanggo ngganti trafo sing ana ing sistem distribusi tenaga operasi, biasane amarga peralatan tuwa, gagal, watesan kapasitas, utawa syarat upgrade efisiensi.

Ora kaya trafo sing digunakake ing instalasi anyar, trafo panggantos direkayasa kanthi fokus banget ing kompatibilitas sistem, interchangeability fisik, lan integrasi lancar karo infrastruktur listrik sing ana.

Definisi Engineering

Saka perspektif teknik listrik, Transformator Kecemplung Minyak Pengganti bisa ditetepake minangka:

Trafo daya sing dirancang utawa dioptimalake miturut kahanan jaringan sing ana - kayata level voltase, grup vektor, dimensi instalasi, lan profil beban - supaya bisa langsung ngganti trafo sing dicelupake lenga ing layanan tanpa modifikasi utama menyang sistem asli.

Karakteristik Teknis Utama

Transformer Immersed Oil Panggantos khas ditetepake miturut syarat teknis ing ngisor iki:

Kompatibilitas voltase:Cocog karo tingkat sistem sing ana kayata 6kV/0.4kV, 10kV/0.4kV, lsp.

Interchangeability Instalasi:Dirancang kanggo pas karo pondasi sing ana, titik entri kabel, lan tata letak gardu

Pencocokan Kelompok Vektor:Biasane Dyn11 utawa padha karo konfigurasi trafo asli

Koordinasi Impedansi Sirkuit Pendek:Biasane dirancang ing kisaran 5%-8% kanggo njamin stabilitas sistem

Optimization kinerja:Bisa nambah efisiensi, nyuda kerugian, utawa ningkatake kinerja termal dibandhingake karo unit sing diganti

Temokake ukuran sing bener dhisik

Iki minangka conto: beban sampeyan saiki yaiku 800kVA, lan sampeyan nambahake 400kVA permintaan anyar. Faktor ing sawetara wates wutah, lan 1250-1600kVA ndadekake pangertèn. Aja mung katon ing nomer dina-ninggalake sawetara headroom tansah taruhan aman.

Nalika ngetung kapasitas trafo, elinga paramèter kasebut: tingkat voltase kudu cocog karo sistem sing ana (kayata 10kV / 0.4kV), klompok vektor Dyn11 bisa digunakake kanggo umume aplikasi komersial, lan impedansi 5-8% minangka standar. Yen sampeyan ora yakin, tim pabrik China GUANGBIAN bisa mriksa persiyapan sampeyan lan konfirmasi spek sadurunge digawe.

Apa sing kudu disiapake sadurunge swap?

Telung perkara sing kudu dipriksa:

Assessment 1.Electrical - Bisa busbars lan kabel nangani saiki luwih? Apa skema proteksi mbutuhake pangaturan?

2.Pemeriksaan struktural - Ukuran pondasi, rute akses kanggo mindhah unit, kahanan ventilasi.

3. Koordinasi sarana - Nganyarke kapasitas bisa uga mbutuhake owah-owahan menyang sumber sing mlebu. Njaluk ijin mati daya diurutake awal.

Yen sampeyan ngrancang proyek panggantos trafo, tim teknis GUANGBIAN saka pabrik China bisa mbantu mriksa barang kasebut. Kita wis nangani kasus sing padha ing fasilitas manufaktur lan ngerti rincian apa sing asring diabaikan.

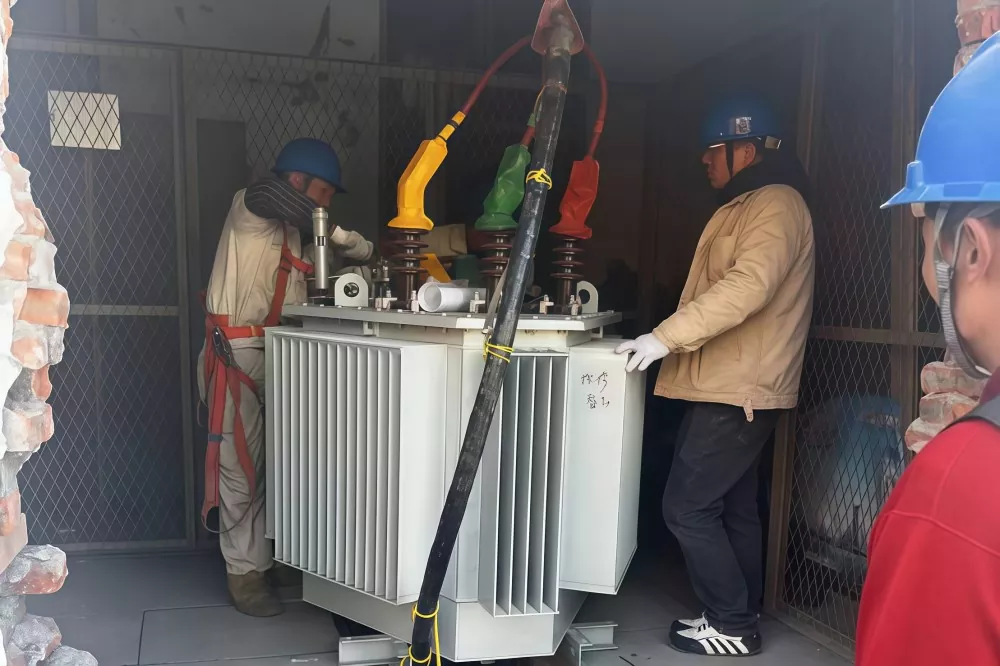

Instalasi lan commissioning

Mati → Pedhot → Copot unit lawas → Posisi trafo anyar → Wiring → Testing → Energize

Aja ngliwati langkah tes: tes rasio giliran, resistensi insulasi, verifikasi grup vektor, pangukuran resistensi. Kabeh kudu liwati sadurunge sampeyan nguripake saklar. Sajrone sawetara minggu pisanan, priksa suhu, ngrungokake swara sing ora biasa, priksa geter.

Pira regane?

Kanggo unit 1250kVA, trafo dhewe nganggo $25,000-45,000. Kanthi instalasi lan modifikasi, total biaya proyek udakara $35,000–75,000. Yen unit sing ana wis mlaku saklawasé 20 taun, ngganti karo sing anyar luwih raos tinimbang nambahake unit paralel-kurang repot pangopènan, efisiensi sing luwih apik.

Sawise instalasi, simpen laporan tes lan gambar sing dibangun ing file. Priksa suhu saben seprapat, tindakake analisis lenga saben taun (kanggo jinis isi lenga). Kanthi perawatan sing tepat, peralatan iki kudu mlaku kanthi lancar sajrone 20-30 taun.

Ing pabrik China GUANGBIAN, kita nggawe trafo sing dibangun kanggo jangka panjang. Apa sampeyan ana ing tahap pilihan trafo utawa mbutuhake spek dideleng, tim kita bisa nulungi.

Bedane saka Transformers Instalasi Anyar Standar

FAQ

1. Apa Transformator Kecemplung Minyak Panggantos?

Iku trafo kacemplungaken lenga dirancang kanggo ngganti trafo ana ing sistem daya operasi. Dibangun kanggo cocog karo kondisi listrik asli supaya sistem bisa terus mlaku kanthi modifikasi minimal.

2. Nalika trafo kudu diganti?

Panggantos dibutuhake nalika trafo wis lawas (biasane 15-25+ taun), asring gagal, ora bisa nyukupi kabutuhan beban saiki, utawa duwe biaya pangopènan sing dhuwur.

3. Kepiye carane milih kapasitas sing bener kanggo panggantos?

Kapasitas dipilih adhedhasar beban saiki, ekspansi ing mangsa ngarep (biasane 15-25% margin), lan kahanan sistem kayata level voltase lan watesan instalasi.

4. Bisa trafo panggantos nambah kapasitas?

ya wis. Unit panggantos bisa ditingkatake dadi kapasitas sing luwih dhuwur, nanging kabel, switchgear, lan sistem proteksi sing ana kudu dipriksa kompatibilitas.

5. Apa sing kudu cocog nalika ngganti trafo?

Parameter utama kalebu rasio voltase, klompok vektor (biasane Dyn11), impedansi (udakara 5-8%), lan dimensi instalasi fisik.

6. Suwene proses panggantos njupuk?

Instalasi lan panggantos biasane njupuk 1-3 dina, gumantung ing kahanan situs, plus wektu tambahan kanggo testing lan commissioning.
