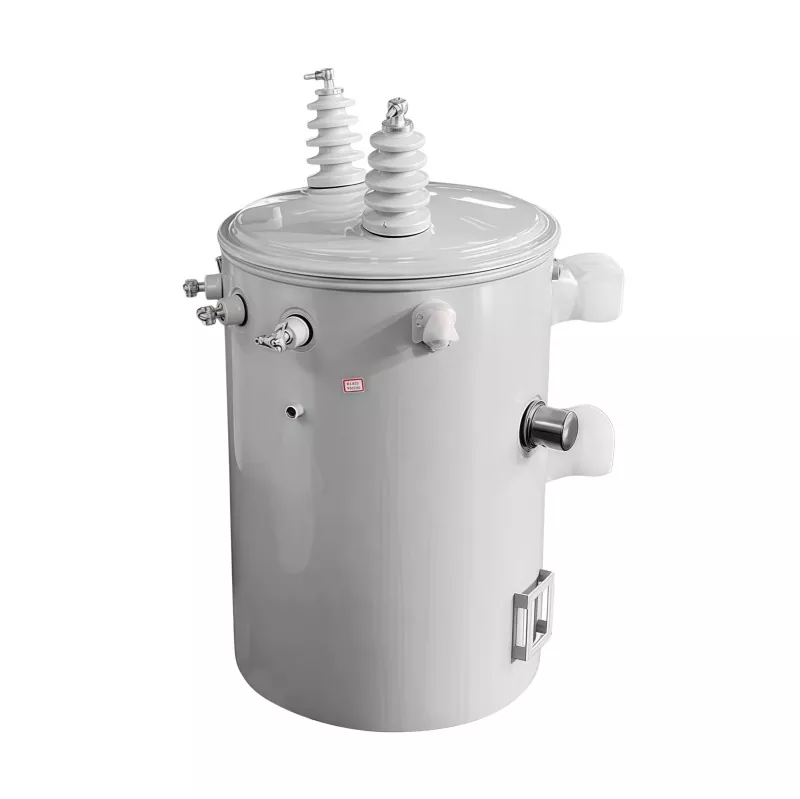

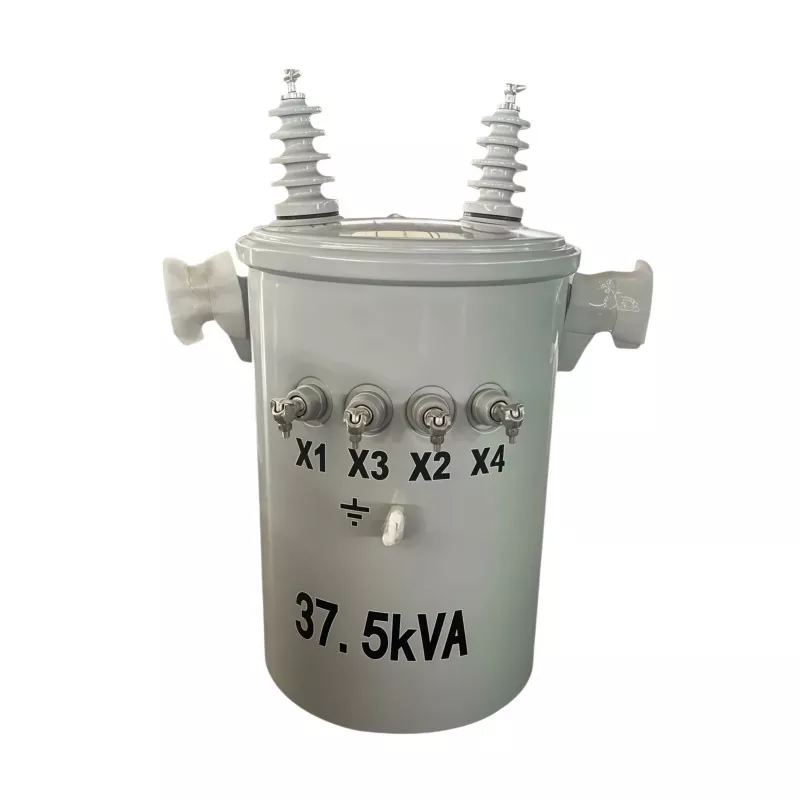

37.5KVA Pole-dipasang trafo

Transformator Pole-Mounted 37.5KVA minangka trafo distribusi listrik sing dipasang ing kutub sarana kanggo nyuda listrik voltase medium saka saluran listrik dadi voltase sing bisa digunakake kanggo aplikasi listrik omah, komersial, pertanian, lan industri ringan. Kanthi kapasitas dirating 37,5 kilovolt-ampere (KVA), umume digunakake ing sistem distribusi tenaga nduwur sirah kanggo nyedhiyakake pasokan listrik sing stabil, efisien, lan dipercaya ing wilayah kutha lan deso. Desain sing dipasang ing kutub sing kompak mbantu ngirit papan, nyederhanakake instalasi, lan ndhukung jaringan distribusi daya sing larang.

Prinsip Kerja

Trafo sing dipasang ing kutub beroperasi adhedhasar prinsip induksi elektromagnetik.

Input Tegangan Tinggi

Listrik voltase medium utawa dhuwur diwenehake menyang nduwurke tumpukan utama liwat garis distribusi nduwur sirah.

Generasi Medan Magnetik

Nalika arus bolak-balik mili liwat belitan primer, nggawe medan magnet sing ganti ing inti trafo.

Transformasi voltase

Medan magnet iki ngindhuksi voltase ing gulungan sekunder. Adhedhasar rasio giliran antarane gulungan, voltase diturunake menyang tingkat sing bisa digunakake.

Pasokan Output Stabil

Listrik tegangan rendah sing diowahi banjur dikirim menyang pangguna omah, komersial, utawa industri kanthi kinerja stabil.

Aplikasi

Trafo sing dipasang ing kutub 37.5KVA dirancang kanggo sistem distribusi beban rendah nganti medium, kanthi efisien nyuda listrik voltase medium kanggo voltase sithik sing bisa digunakake kanggo pangguna pungkasan. Iki digunakake kanthi wiyar ing skenario ing ngisor iki:

Distribusi Daya Perumahan

Cocog kanggo lingkungan omah, omah deso, lan komunitas cilik, nyedhiyakake listrik sing stabil kanggo lampu, peralatan omah, lan konsumsi daya saben dina.

Proyek Listrik Desa

Biasane digunakake ing ekspansi kothak deso lan sistem sumber daya wilayah sing adoh amarga instalasi sing gampang lan syarat pangopènan sing sithik.

Sistem Tenaga Pertanian

Cocog kanggo peternakan, sistem irigasi, fasilitas ternak, lan omah kaca, pompa banyu, motor, lan mesin pertanian.

Fasilitas Komersial Cilik

Digunakake kanthi akeh ing kantor cilik, toko eceran, stasiun bensin, bengkel, lan fasilitas panyimpenan kanggo pasokan listrik komersial sing stabil.

Aplikasi Industri Ringan

Digunakake ing pabrik cilik, bengkel pangolahan, lan fasilitas pangopènan kanthi panjaluk daya moderat.

Proyek Pasokan Listrik Sementara

Umum ing situs konstruksi lan proyek teknik ruangan sementara sing mbutuhake distribusi tenaga sing fleksibel lan dipercaya.

Ayo mlaku liwat carane GUANGBIAN bener mbangun siji.

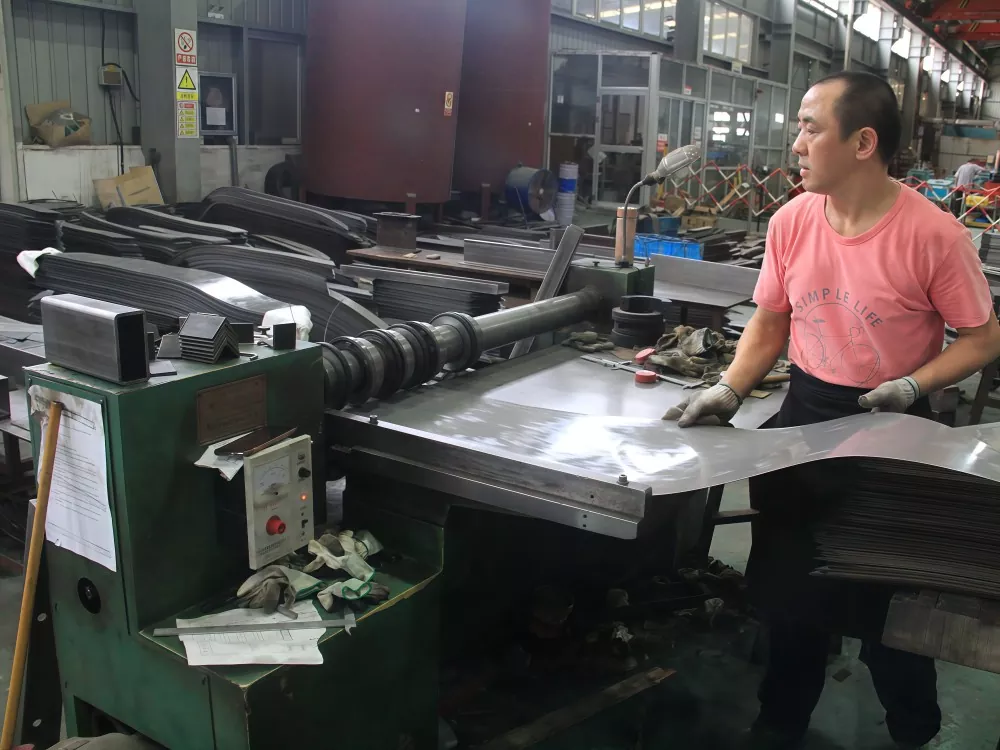

Langkah 1: Fabrikasi inti

Inti diwiwiti kanthi baja silikon sing berorientasi gandum. Sifat magnetik sing apik, nanging rapuh-sampeyan ora bisa cap kaya baja biasa.

Kita ngethok lembaran kanthi ukuran tartamtu, banjur tumpukan lapisan kanthi lapisan ing peralatan khusus. Saben sendi lapisan diimbangi saka sing ana ing ngisor iki, sing njaga kesenjangan udara ing jalur magnet dadi minimal. Sawise tekan ketebalan target, kabeh tumpukan bakal dijepit lan diimpregnasi kanthi vakum kanggo ngunci kabeh.

Proses manufaktur trafo gumantung ing langkah iki. Faktor tumpukan, flatness lumahing, meksa clamping-ilang samubarang iki, lan losses ora mbukak bakal mbukak liwat spec.

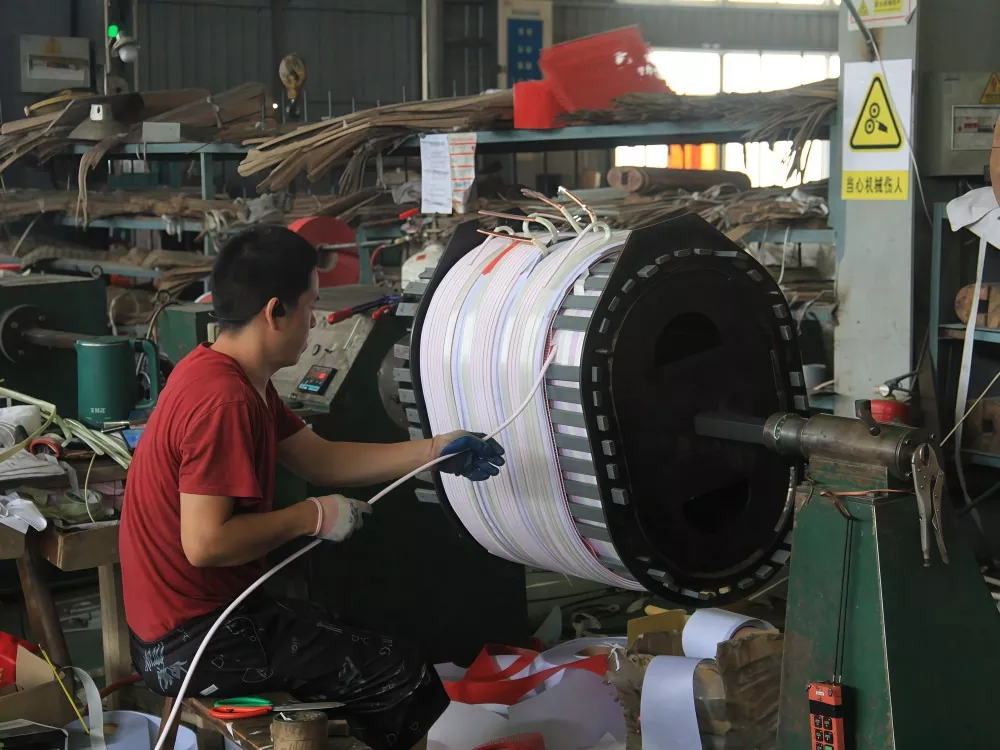

Langkah 2: Winding

Iki ngendi iku nemu kritis. Toko nduwurke tumpukan mlaku ing suhu lan kelembapan sing dikontrol. Operator njagong ing mesin nduwurke tumpukan, dipakani kabel tembaga menyang mantan coil, nguripake dening siji, tetep malah lan nyenyet.

GUANGBIAN kang 37,5 kva pole dipasang trafo nggunakake tembaga murni nduwurke tumpukan-ora aluminium. Kita nggawe iki ing fasilitas China, lan kabeh rincian penting: ukuran kawat, jumlah giliran, pola lapisan. Angin banget ngeculke, kumparan kurang kekuatan mechanical. Angin kenceng banget, sampeyan ngrusak insulasi.

Sawise tatu, kumparan ngliwati impregnasi vakum. Insulating varnish seeps menyang saben longkangan, ngunci dadi ing panggonan lan menehi nduwurke tumpukan loro kekuatan dielektrik lan boros panas sing luwih apik.

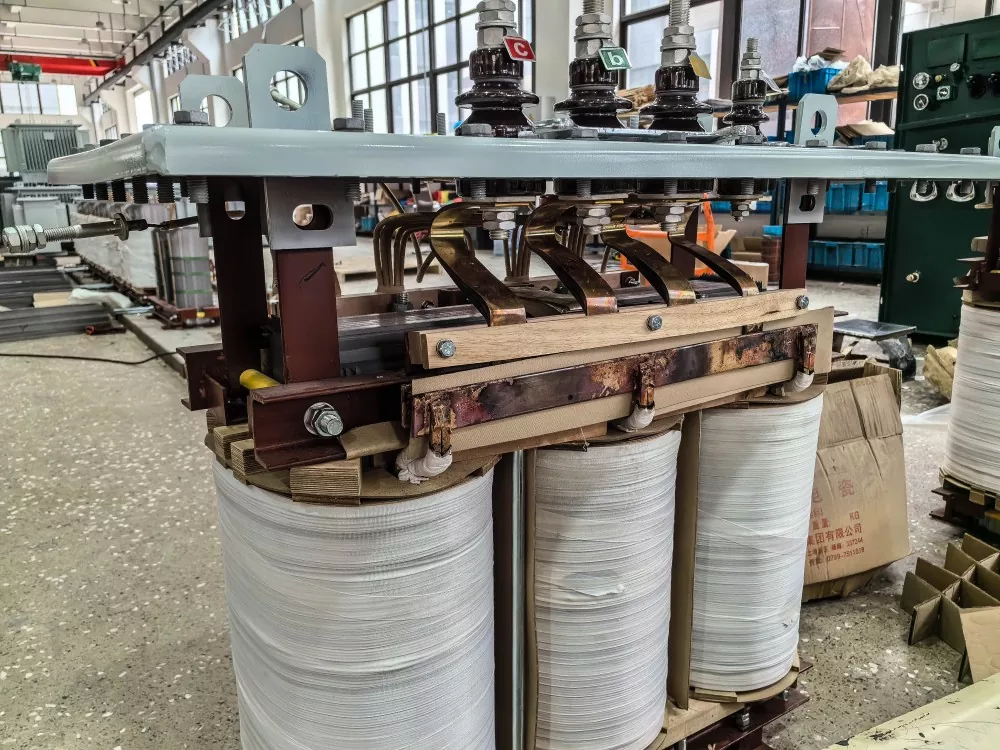

Langkah 3: Déwan inti lan kumparan

Kumparan tatu geser menyang sikil inti. Spacer insulasi mlebu, ndadékaké disambungake, lan kabeh bagean aktif dadi wujud. Clearances antarane windings kudu ketemu standar-ora trabasan kene.

Sawise dirakit, bagean aktif langsung liwat tes pabrik trafo: tes voltase tahan lan pangukuran resistensi DC. Apa wae, sanajan rada, bakal kejiret ing tahap iki.

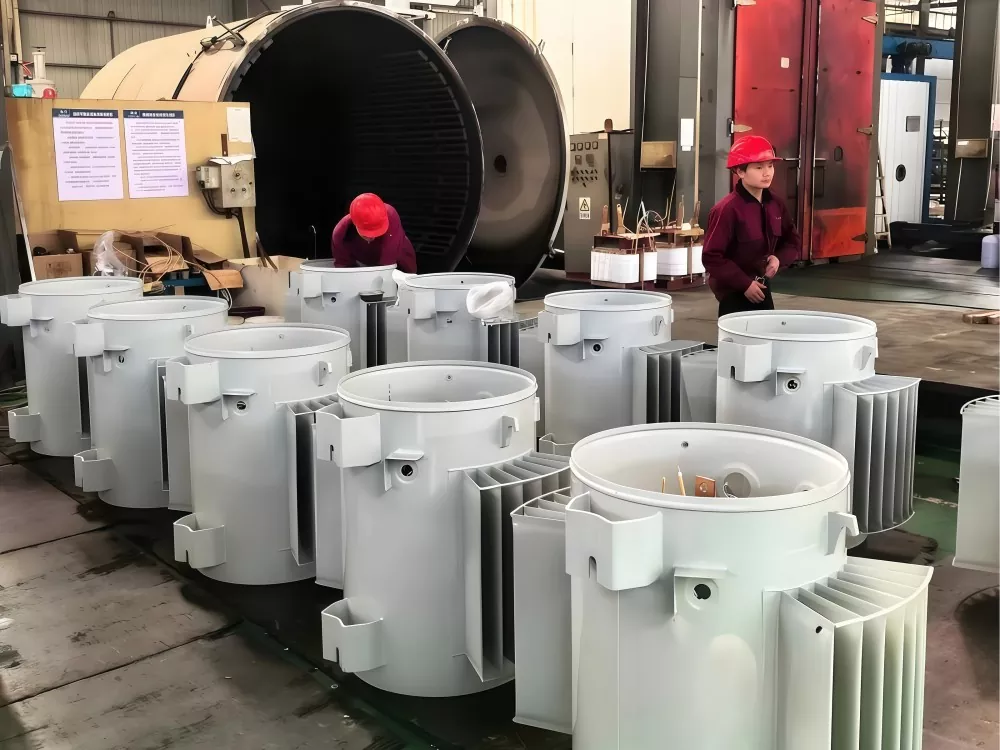

Langkah 4: Rakitan tank

Bagian aktif liwat inspeksi? Iku bakal sudo menyang tank. Tangki kasebut minangka cangkang trafo sing diisi lenga insulasi sing nindakake tugas ganda: penghalang dielektrik lan coolant.

Kita nggunakake lenga insulating mineral kelas dhuwur ing GUANGBIAN. Dehidrasi lan degassed sadurunge mlebu. Tangki dhewe wis dilas, lan saben jahitan las dipriksa sinar X. Ora ana bocor sing diidini.

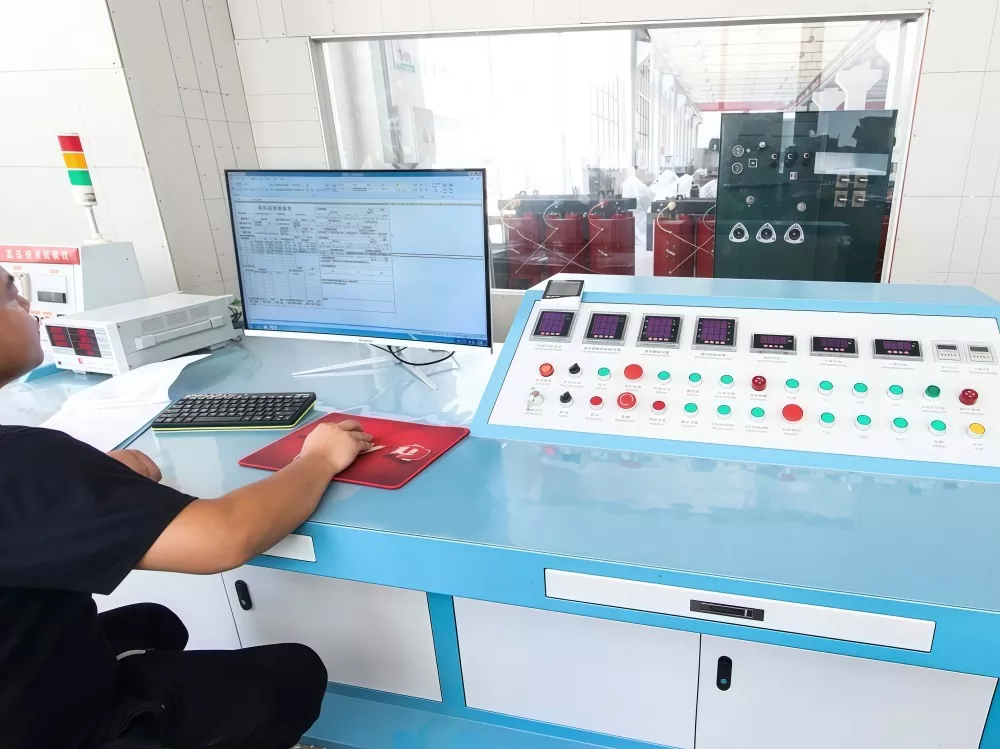

Langkah 5: Pengujian pungkasan

Sadurunge unit metu saka pabrik, iku mbukak liwat rutin test lengkap:

Tes tanpa mbukak: We daya munggah karo apa-apa disambungake ing sisih secondary. Wacan saiki lan mundhut ngandhani yen inti tumindak. Ing trafo dipasang kutub 37,5 kva, mundhut tanpa beban kudu mlebu ing ≤113W utawa ngisor.

Tes beban: Pasang beban sing dirating lengkap lan nonton nomer kasebut. Mundhut beban tetep ing ≤413W, lan kenaikan suhu ora ngluwihi 65°C.

Test voltase tahan: 21kV ing frekuensi daya ing HV nduwurke tumpukan kanggo siji menit lengkap. 10kV ing sisih LV. Yen jampel terus, kita nerusake.

Tes tegangan impuls: Spike 60kV tekan primer, 30kV tekan sekunder. Iki ngandhani apa trafo nduwurke tumpukan tembaga bisa nangani acara kilat nyata.

Tes minyak insulasi: Tegangan rusak, konten kelembapan, faktor disipasi - saben wong kudu lulus.

Saben tes jelas? Banjur - lan mung banjur - entuk label pabrik.

Langkah 6: Packing lan pengiriman

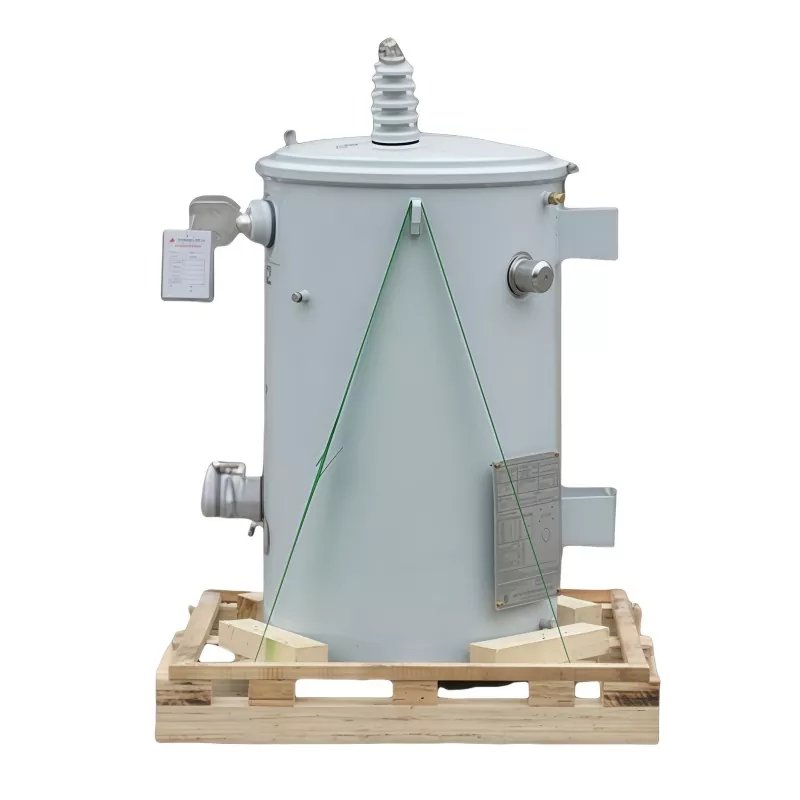

Lulus kabeh tes? Trafo entuk tutup tahan lembab, diikat ing palet kayu, lan disiapake kanggo dikirim. Saben unit GUANGBIAN nggawa nomer seri sing unik-katon ing papan jeneng lan pangkalan. Lacak nomer kasebut, lan sampeyan bakal nemokake tanggal produksi, cathetan tes, sanajan bahan mentah sing mlebu.

Saiki sampeyan entuk gambar. Transformer 37.5KVA Pole-Mounted ora mung logam lan kabel sing dibuwang. Proses manufaktur trafo nyakup pakaryan nyata lan wong nyata sing menehi perhatian ing saben langkah. Rega penting, nanging kemampuan produksi lan kontrol kualitas luwih penting.

Apa Gunakake Transformator Pole-Mounted?

Dibandhingake karo trafo sing dipasang ing lemah, trafo sing dipasang ing kutub nawakake sawetara kaluwihan sing signifikan:

Instalasi Ngirit Spasi

Dipasang ing cagak sarana, ngilangi kabutuhan papan lemah utawa kamar trafo khusus.

Biaya Infrastruktur Ngisor

Nyuda biaya konstruksi kanthi ngindhari kabutuhan dhasar, pager, utawa karya sipil tambahan.

Efisien kanggo Distribusi Desa

Cocog banget kanggo wilayah deso lan terpencil ing ngendi jaringan distribusi overhead umum digunakake.

Akses Maintenance Gampang

Dipasang ing dhuwur sing trep kanggo mriksa, pangopènan, lan panggantos, nyuda downtime.

Peningkatan Keamanan

Instalasi sing luwih dhuwur nyuda risiko kontak sing ora disengaja, vandalisme, lan karusakan lingkungan.

Operasi njaba sing dipercaya

Dirancang kanthi fitur tahan cuaca lan tahan karat kanggo kinerja ruangan jangka panjang.

Sampurna kanggo Jaringan Daya Overhead

Digunakake kanthi akeh ing sistem distribusi nduwur sirah minangka solusi daya sing hemat biaya lan efisien.

Pengin ndeleng dhewe? GUANGBIAN pabrik ing pabrik China, lan kita welcome kunjungan pabrik. Tekan metu kanggo gawe jadwal tur.
