150KVA Tipe Garing Isolasi Transformer

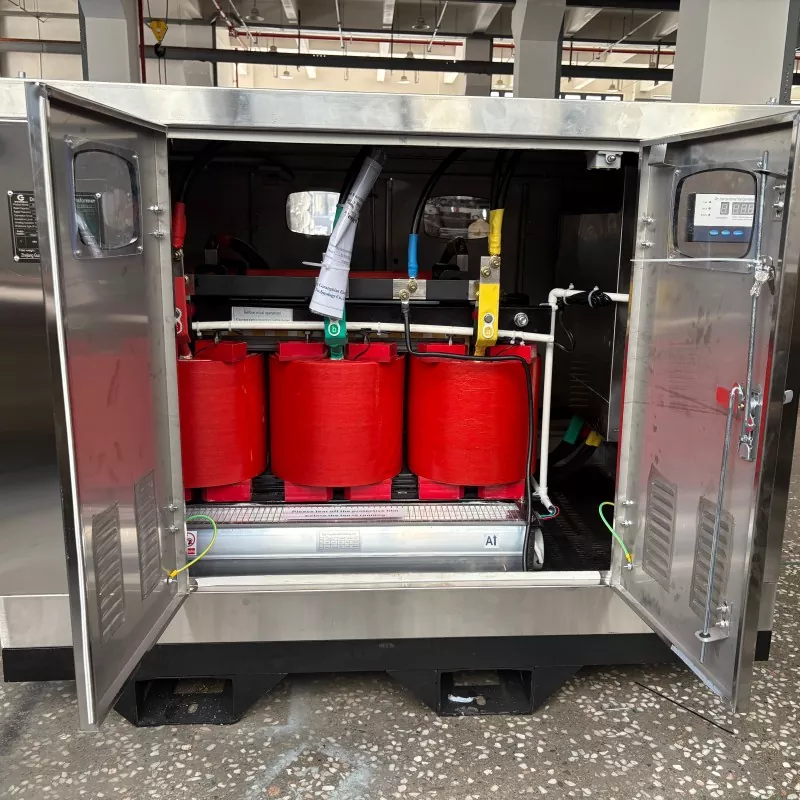

GUANGBIAN ngasilake Transformator Isolasi Tipe Kering 150KVA iki kanggo aplikasi sing mbutuhake isolasi listrik lan distribusi voltase sithik. Unit sing ditampilake ing kene dibangun kanggo proyek konstruksi ing Arab Saudi lan dikonfigurasi nganggo kandang stainless steel, proteksi IP43, gulungan tembaga lengkap, sambungan Delta-Star (Δ-Y), pendinginan kipas otomatis, lan rong MCCB tambahan.

Sisih voltase kurang nyedhiyakake daya 400V telung fase lan 230V fase tunggal. Iki ngidini peralatan konstruksi telung fase lan beban tambahan fase siji diwenehake saka trafo sing padha, miturut pitungan beban situs lan desain distribusi listrik.

Konfigurasi kanggo 400V lan 230V Beban

Pasokan telung fase 400V bisa digunakake kanggo peralatan kayata crane, mixer beton, mesin las, pompa, lan mesin telung fase liyane. Pasokan 230V cocok kanggo lampu, peralatan kantor, alat portabel, unit AC, lan beban fase siji liyane.

Kanggo situs konstruksi, nggunakake siji trafo kanggo loro jinis beban bisa nyederhanakake pengaturan distribusi. Rating 150 kVA, Nanging, ora ateges saben beban sing disambungake bisa operate bebarengan ing daya nameplate lengkap. Pilihan trafo kudu nimbang panjaluk maksimal situs, arus wiwitan motor, faktor beban, faktor daya, lan kombinasi beban sing dikarepake.

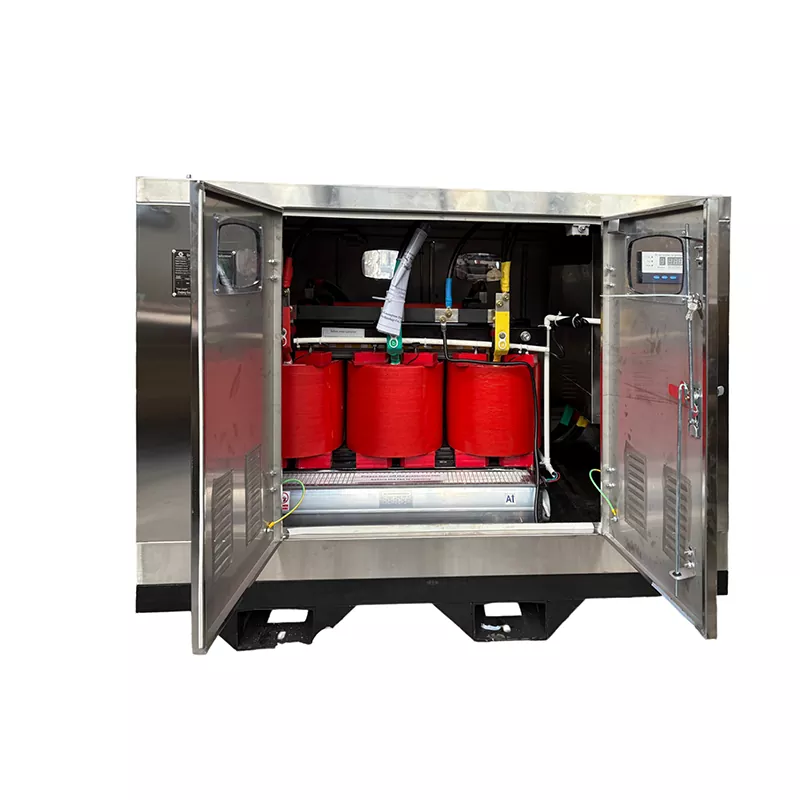

Trafo nggunakake gulungan tembaga lengkap. Tembaga nduweni resistivitas listrik sing luwih murah tinimbang aluminium, mula kerugian konduktor bisa dikontrol kanthi ukuran konduktor lan desain belitan sing cocog. Kanggo instalasi ing iklim panas, materi nduwurke tumpukan mung minangka salah sawijining bagéan saka desain termal; suhu sekitar, sistem insulasi, ventilasi, loading, lan cara cooling uga kudu dianggep.

Sambungan Delta-Star (Δ-Y) digunakake kanggo gulungan primer lan sekunder. Sisih voltase kurang Star-disambungake menehi titik netral kanggo 230V sumber siji-phase, nalika Delta nduwurke tumpukan menehi path kanggo telung sapunika harmonik kanggo sirkulasi ing nduwurke tumpukan. Pengaturan grounding netral kudu ngetutake desain listrik proyek lan syarat lokal sing ditrapake.

adhem lan Enclosure

Sensor suhu digunakake kanggo ngawasi suhu nduwurke tumpukan. Nalika suhu prasetel wis tekan, penggemar cooling otomatis wiwit nambah boros panas. Iki migunani kanggo panginstalan ing ngendi beban diganti sajrone operasi utawa ing ngendi suhu sekitar relatif dhuwur.

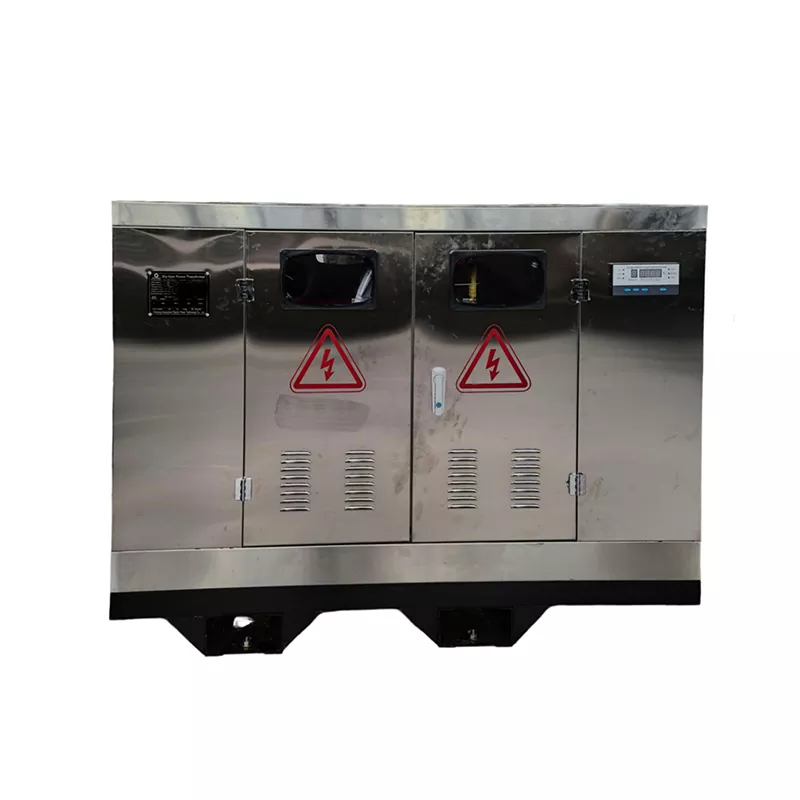

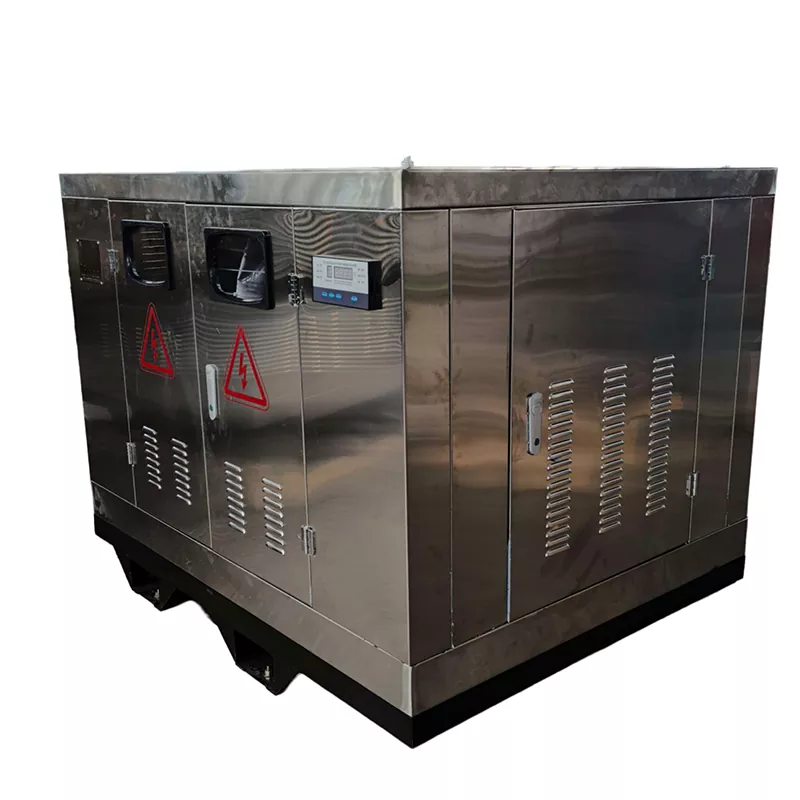

Enclosure digawe saka stainless steel lan duwe rating IP43. Miturut IEC 60529, digit pisanan IP43 nuduhake proteksi marang obyek asing sing padhet sing luwih gedhe tinimbang 1 mm, dene digit nomer loro nuduhake proteksi marang semprotan banyu miturut kondisi sing ditemtokake kanggo IPX3. Rating menehi proteksi kanggo lingkungan instalasi sing dimaksudake nanging ora kudu diinterpretasikake minangka kedap bledug utawa anti banyu.

Kanggo situs konstruksi ruangan ruangan utawa sebagian, instalasi kasebut isih kudu menehi perlindungan sing cocog saka udan deres langsung, banyu ngadeg, akumulasi bledug sing gedhe banget, lan kahanan liyane ing njaba tingkat perlindungan sing ditemtokake.

Rincian Teknis lan Pamilihan Proyek

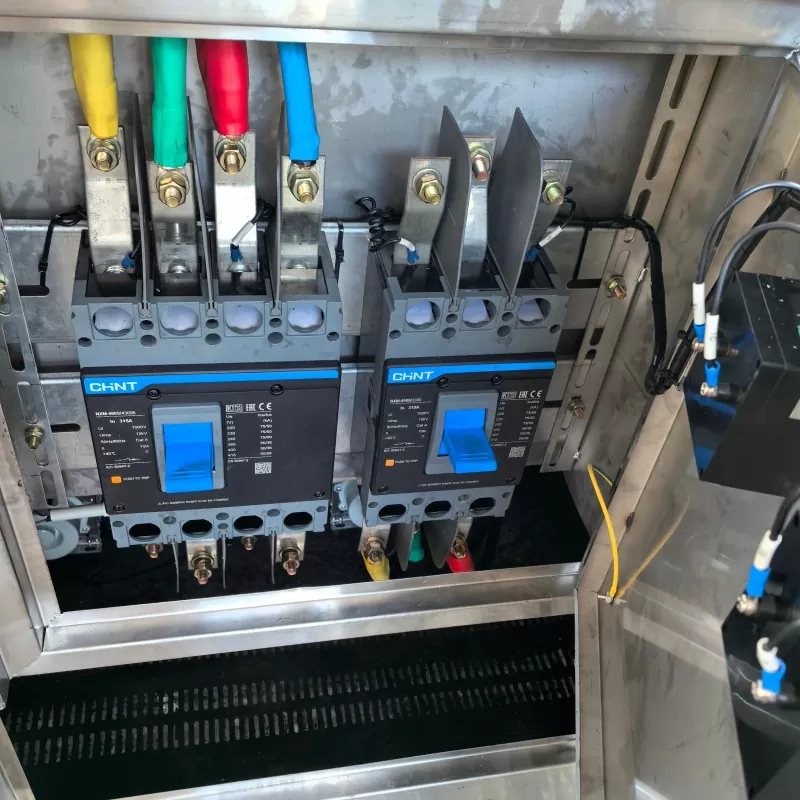

Loro MCCB tambahan nyedhiyakake proteksi sirkuit hilir sing kapisah lan isolasi. Rating kasebut kudu dipilih miturut peralatan sing disambungake, ukuran kabel, arus sing dikarepake, lan syarat koordinasi perlindungan. Utamane migunani ing ngendi macem-macem klompok beban konstruksi kudu disambungake menyang trafo.

Sadurunge produksi, voltase input, voltase output, frekuensi, konfigurasi fase, jinis beban, suhu sekitar, syarat kandang, pengaturan grounding, lan standar listrik sing ditrapake kudu dikonfirmasi. Peralatan sing didorong motor uga kudu diidentifikasi amarga arus wiwitan bisa mengaruhi ukuran trafo sanajan beban mlaku normal katon ing 150 kVA.

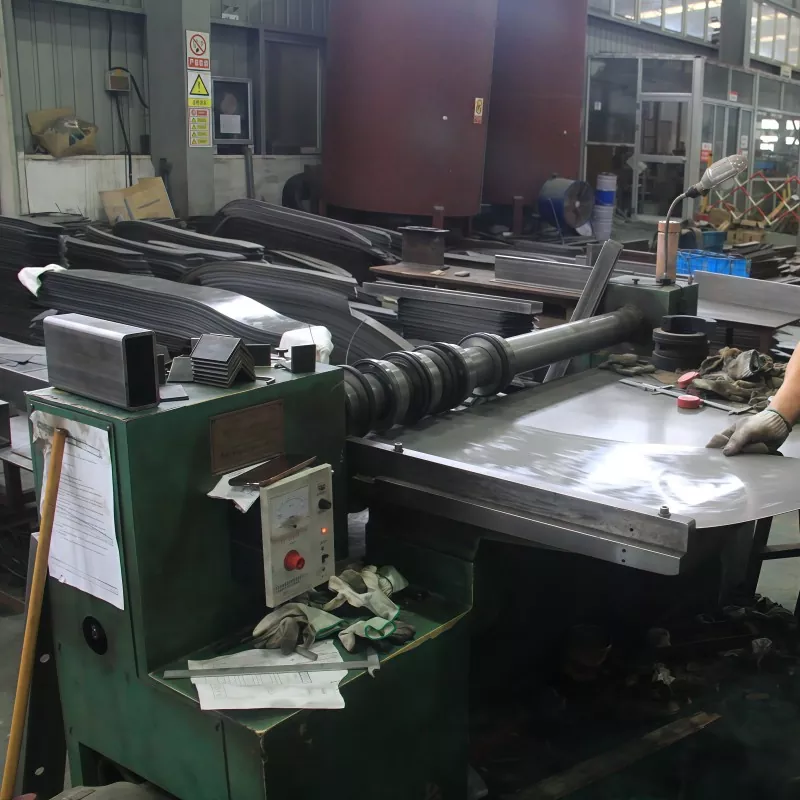

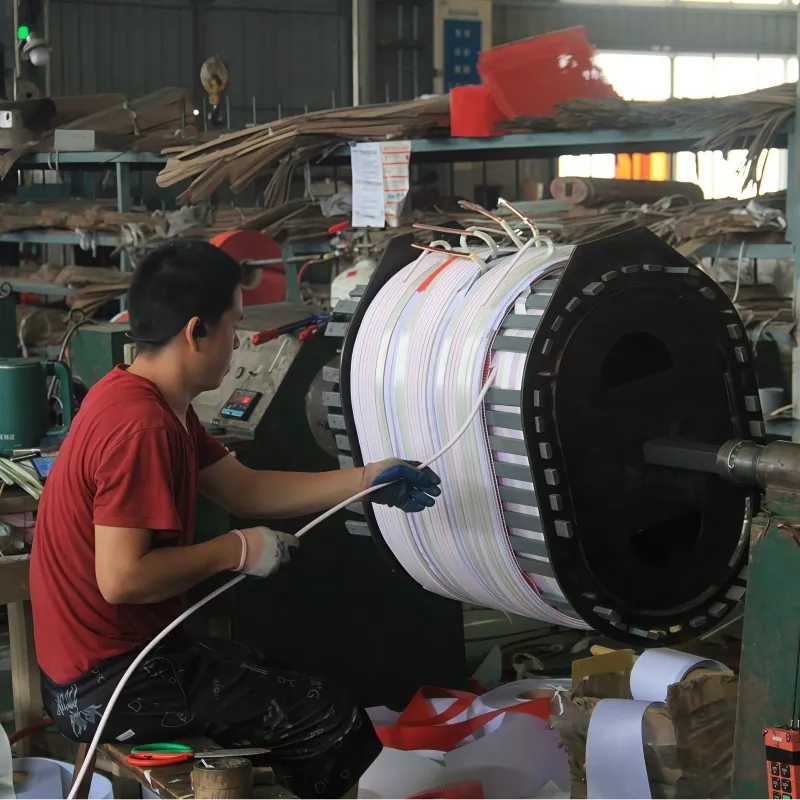

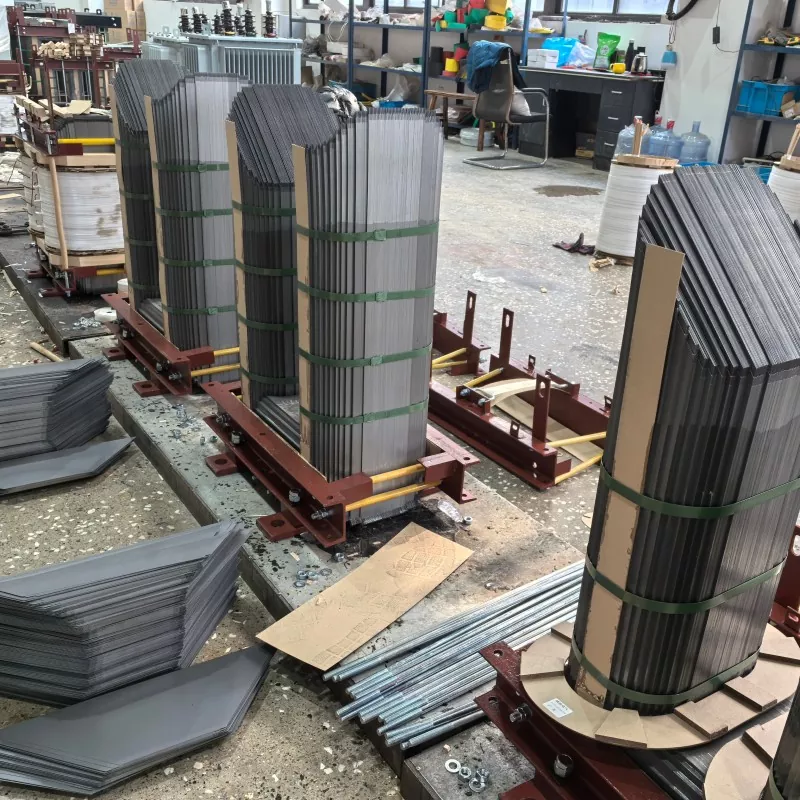

Manufaktur, Testing lan Kustomisasi

GUANGBIAN ngasilake Transformator Isolasi Tipe Kering 150KVA miturut spesifikasi listrik saben proyek. Kanggo konfigurasi iki, syarat utama kalebu kapasitas 150 kVA, distribusi sekunder 400V/230V, gulungan tembaga, sambungan Delta-Star, enclosure IP43, pendinginan kipas otomatis, lan MCCB tambahan.

Spesifikasi liyane bisa diganti yen dibutuhake, kalebu voltase input lan output, frekuensi, susunan belitan, desain kandang, metode pendinginan, lan konfigurasi perlindungan. Desain pungkasan adhedhasar sistem listrik lan kahanan instalasi tinimbang nggunakake konfigurasi sing padha kanggo saben proyek.

Pengujian pabrik ditindakake miturut spesifikasi teknis sing disepakati lan standar sing ditrapake. Cathetan tes lan pamriksan pihak katelu bisa diatur yen dibutuhake dening proyek kasebut.

FAQ

Apa voltase output trafo iki?

Konfigurasi iki nyedhiyakake output 400V telung fase lan 230V fase tunggal. Kombinasi voltase liyane bisa diprodhuksi miturut syarat proyek.

Bisa 400V lan 230V beban diwenehake dening trafo padha?

ya wis. Sambungan Delta-Star nyedhiyakake pasokan sekunder telung fase lan titik netral kanggo distribusi fase tunggal. Beban sing disambungake kudu disebarake kanthi bener lan tetep ing kapasitas trafo sing dirating.

Kepiye kipas pendinginan dikontrol?

Sensor suhu winding ngawasi suhu operasi. Nalika suhu prasetel wis tekan, sistem kontrol miwiti penggemar cooling. Suhu kontrol disetel miturut desain termal trafo.

Apa tegese IP43?

IP43 nuduhake pangayoman marang obyek manca padhet sing luwih gedhe tinimbang 1 mm lan proteksi marang semprotan banyu ing kahanan tes IPX3. Iku dudu pager sing kebak bledug utawa anti banyu.

Apa 150 kVA cocok kanggo situs konstruksi?

Iku gumantung ing beban nyata. Pitungan kasebut kudu kalebu arus operasi normal uga arus wiwitan motor, beban las, operasi simultan, lan beban puncak sementara liyane. Kapasitas trafo kudu dikonfirmasi saka jadwal beban proyek tinimbang saka jumlah mesin sing disambungake.

Apa trafo bisa digawe kanggo spesifikasi liyane?

ya wis. Tegangan input lan output, frekuensi, konfigurasi sambungan, enclosure, cooling, lan syarat proteksi bisa ditemtokake miturut proyek kasebut. Spesifikasi lengkap listrik kudu dikonfirmasi sadurunge produksi.
